Bouwtekeningen voor steigerhout en pallets.

Voor gebruik als tuinbar of huisbar.
Dit is een heel eenvoudige werktekening voor beginnende klussers.
Het design van deze tuinbar annex huisbar is een model dat is getekend voor Cando steigerhout.
Dit merk verkoopt het steigerhout via de Gamma en andere Nederlandse bouwmarkten.

Let op: de bouwtekening en de losse onderdelen zijn bedoeld voor steigerplanken met een breedte van 30 centimeter.
Dat is dezelfde breedte als steigerplanken uit de bouw, het oude steigerhout.
Indien u smaller hout gaat gebruiken zoals de planken van pallets dan kloppen de aantallen en maten niet meer.

Onderdelenlijst on deze bar van steigerhout te maken.

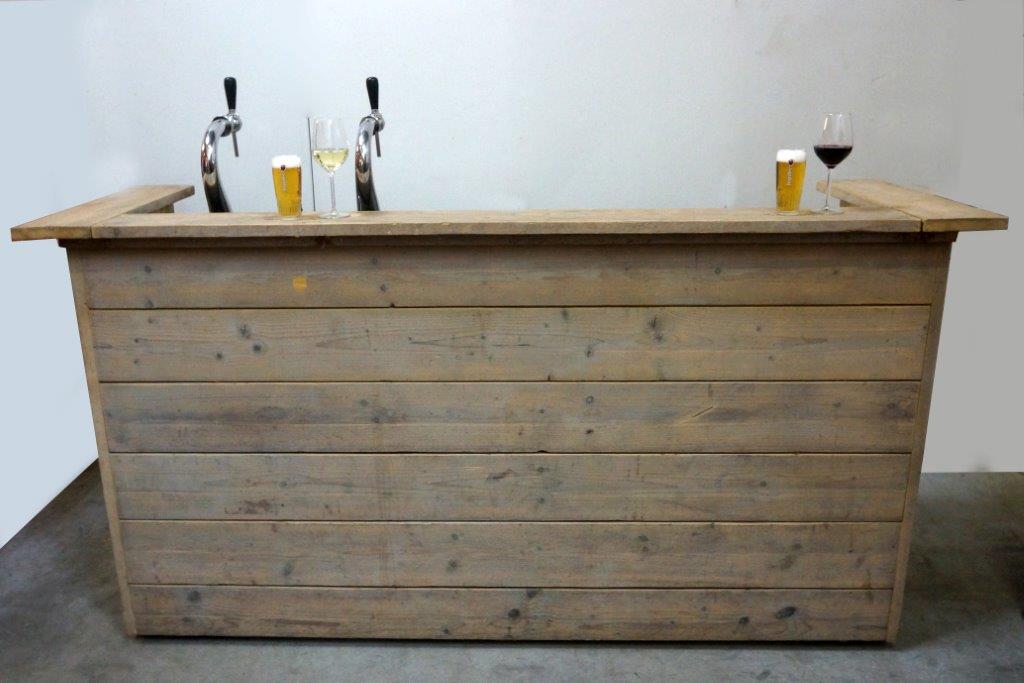

In totaal heb je elf steigerplanken nodig voor de bar zoals op de foto rechts.
Als je een hoekbar gaat maken dan zijn er een paar planken extra gewenst.

Als alternatief is het mogelijk om planken van een pallet te gebruiken om de bar te maken.
Het vereist wel veel meer schuurwerk als je een bar maakt met het hout van pallets.

• 11 Steigerhout planken van 30 x 195 mm. en 2500 mmm lang.
• 5 Verbindingslatten van 30 x 30 mm. met een lengte van 2500 mm.
• A 13 Steigerplanken van 30 x 195 mm. en 1070 mm lang.
• B 5 Steigerhout planken van 30 x 195 mm. en een lengte van 1305 mm.
• C 1 Steigerhout plank van 30 x 195 mm. en 1585 mm. lang.
• D 2 Steigerplanken van 30 x 195 mm. met een lengte van 530 mm.
• E 6 Vurenhouten verbindingslatten van 30 x 30 mm. en 585 mm lengte.
• F 3 Vierkante verbindingslatten van vurenhout van 30 x 30 mm. en 1240 mm. lengte.
• G 1 Verbindingslat, vierkant 30 x 30 mm. en 1585 mm. lang.
• H 2 Vierkante vurenhout verbindingslatten van 30 x 30 mm. en een lengte van 695 milimeter.
• ±134 Zelfborende schroeven van 5 x 50 mm.

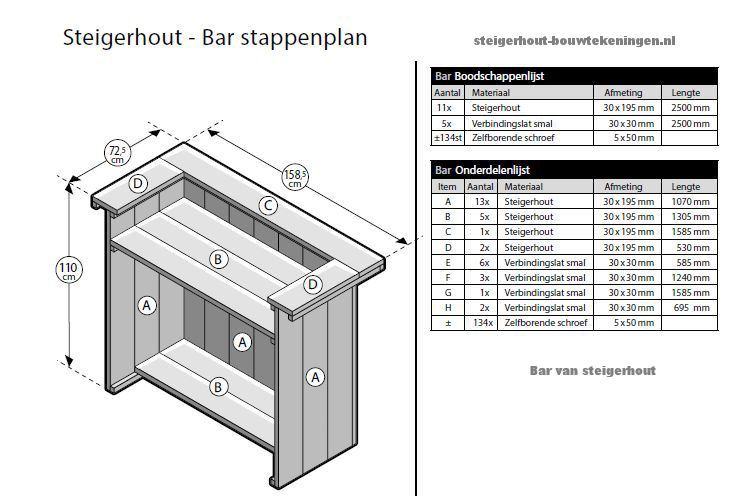

De onderdelenlijst voor de bar van steigerhout correspondeert met de markeringen hieronder op de stappenplan bouwtekening.
