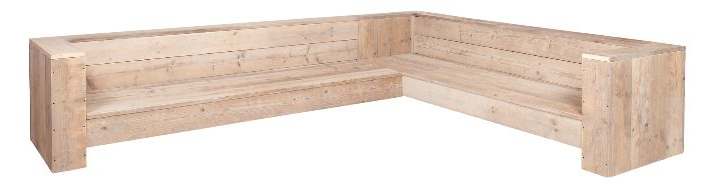

Hoekbank, gratis bouwtekening voor steigerhout.

Doe het zelf voorbeeld voor steigerplanken.

Onderaan de pagina staat een gratis bouwtekening om deze hoekbank van steigerhout zelf te maken.

Voor deze hoekbank heb je 26 steigerhout planken nodig.

Tuinset van steigerhout.

Met steigerhout bedoelen we eigenlijk planken van vurenhout die een breedte van dertig centimeter hebben.

Meestal is de dikte van steigerplanken ongeveer 25 milimeter, drie centimeter is ook een heel gebruikelijke dikte voor steigerhout.
Dat is normaal voor planken die echt op steigers hebben gelegen.

Let op: De bouwtekening voor deze hoekbank is gemaakt voor planken met een dikte van 19.5 milimeter, dat is tamelijk dun voor echt steigerhout.

Deze dunnere planken van nieuw vurenhout zijn voor tuinmeubels prima geschikt.
Lengte van de 26 steigerplanken is twee meter vijftig.
Verder heb je nodig:

  • 7 Latjes van vurenhout, maat 30×62 mm. twee meter vijftig lang.
  • 8 Vierkante balkjes van drie bij drie en 2.5 meter lang.
  • 2 Dozen met tweehonderd schroeven per doos, maat 5×50 mm. zelfborend type.

Maak deze hoekbank zelf van nieuw vurenhout uit de bouwmarkt.

Verklaring bij de bouwtekening:

Hoekbank rug montage in 70 graden.

A 14 Steigerhout planken van 30x195mm. in omvang en 2450mm. lang.
B 30 Steigerhout planken 30x195mmx750mm.
C 3 Steigerplankjes van 30x195mmx842mm.
D 2 Latten van 30x62xmmx2450mm.
E 6 Latten van 30x62xmmx450mm.
G 6 Latten van 30x62xmmx615mm.
H 4 Latten van 30x62xmmx810mm.
J 8 Balkjes van 30x30xmmx135mm.
K 2 Balkjes van 30x30xmmx2385mm.
L 4 Balkjes van 30x30xmmx420mm.
M 12 Balkjes van 30x30xmmx775mm.

Stap 1: maak 6 panelen en maak daarvan 3 zijkanten van de hoekbank.

Daarna komen de zittingen.

Op de bouwtekening ziet u hoe deze zitting de extra benodigde sterkte krijgt.

Aan de voorkant van de zitting wordt een dwarse lat of plank onder de steigerplanken geschroefd. Dat geeft enorm veel extra sterkte.

Maak panelen van steigerhout voor de armleuningen.
Monteer armleuningen bovenop met een steigerplank voor en achter.
Maak voor de zitting van steigerplanken.

Rugleuningen voor de tuinbank maken.

Monteer beide ruggen in 70 graden.

De rugleuning wordt meestal bij één deel in 70 graden gemonteerd, de andere rugluning laat men recht.
Dat is een beetje gemakkelijker om te maken, maar het zitcomfort wordt er niet beter van.

Maak de rugleuningen dusdanig dat beide in een hoek van 70 graden gemonteerd kunnen worden.
In de praktijk betekent dit dat je eerst één rugleuning maakt en monteert.
Daarna maak je het laatste rugpaneel pas wanneer de hoekbank verder helemaal in elkaar is geschroefd.

Eindmontage van de hoekbank.

Details van zitting en rugleuning.

Je moet echt wel met twee man of meer zijn wanneer je deze grote tuinbank gaat monteren.
De bank is zó groot dat je hem absoluut niet alleen kunt omdraaien.
Als je dat tóch probeert dan gaan alle houtverbindingen wrikken, en dat komt de sterkte niet ten goede.

Stap voor stap.

  1. Monteer een zitting tussen twee zijkanten.
  2. Schroef nu haaks daarop de tweede zitting, met de derde zijkant aan het eind.
  3. Rugleuning nummer 1 wordt nu aan de linker zijkant vastgeschroefd terwijl de rechterkant wordt ondersteund.
  4. Nu maak je de tweede rugleuning op maat, de schuine kant kan nu worden afgetekend tegen de andere rugleuning.
  5. Montage van de laatste rugleuning, de tuin hoekbank van steigerhout kan nu gebeitst of geschilderd worden.

3D bouwtekening voor de hoekbank van steigerhout.

Op deze bouwtekening kunt u goed zien hoe de rugleuningen worden bevestigd.

De tuinbank bouwtekening ondersteboven.

Hier ziet u hoe alle latten en planken gemonteerd worden.
